صفحه نمایش فیلم کریستالی LED با شفافیت بالا

صفحه نمایش فیلم کریستالی LED بسیار شفاف از فناوری پیشرفته صفحه نمایش شفاف استفاده می کند، که عبور نور فوق العاده- را تضمین می کند و در عین حال جلوه تصویری درخشان و واضح را ارائه می دهد. طراحی نازک و منعطف آن را می توان به دیوارهای پرده شیشه ای، پنجره ها و سایر صحنه ها متصل کرد و به "نصب نامرئی" دست یافت، بدون اینکه نورپردازی را تحت تاثیر قرار دهد و زیبایی تکنولوژیکی را با هم ترکیب کند. برای ایجاد یک تجربه بصری تکان دهنده برای-خرده فروشی، نمایشگاه های برند، تبلیغات فرودگاه و سایر صحنه ها مناسب است.

ویژگی و مزیت

نصب بسیار نازک و سبک و منعطف
نانومواد پلیمری:از مواد نانوکامپوزیت پلی اورتان (ضخامت 0.3{3}}0.5 میلی متر) استفاده می شود، چگالی آن تنها 1/5 از مواد PCB سنتی است، همراه با فناوری بستر انعطاف پذیر (مانند بستر PET)، برای دستیابی به ضخامت در سطح میلی متر.
سبک وزن: صفحه نمایش‌های LED سنتی به براکت‌های فلزی (حدود 15 کیلوگرم بر متر مربع) نیاز دارند، در حالی که صفحه‌های فیلم کریستال با طراحی رایگان (کمتر یا مساوی 2 کیلوگرم در متر مربع) بیش از 70 درصد وزن را کاهش می‌دهند.

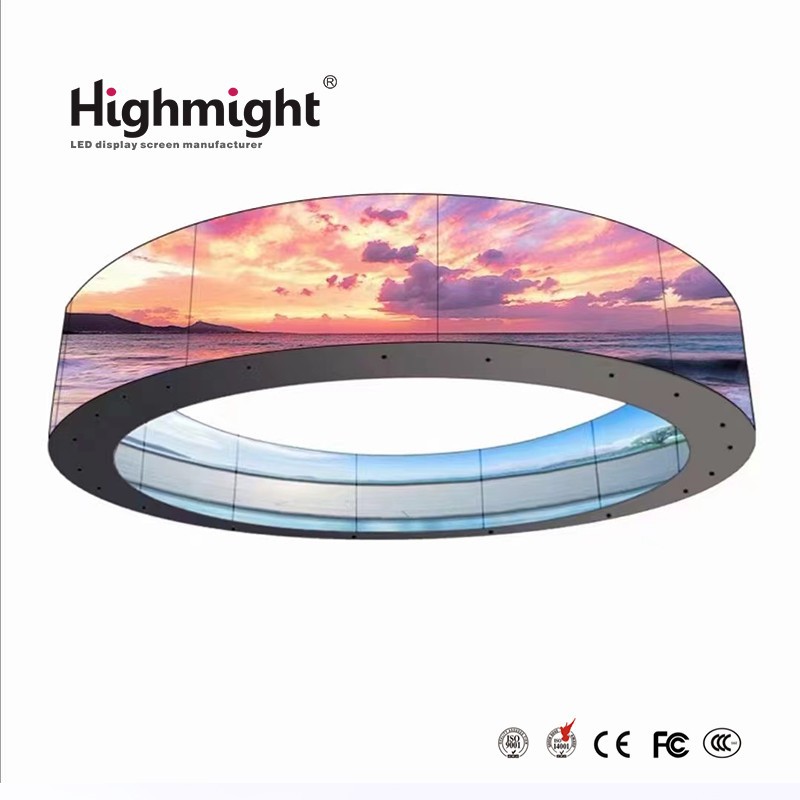

نصب انعطاف پذیر:تراشه‌های LED مستقیماً روی مدارهای انعطاف‌پذیر (مانند بسته‌بندی انعطاف‌پذیر COB) با شعاع خمشی تا 10 سانتی‌متر، مناسب برای سطوح منحنی با R بزرگ‌تر یا مساوی 30 سانتی‌متر بسته‌بندی می‌شوند.

عبور نور بالا، نور طبیعی
طراحی توخالی سطح میکرون-:گام پیکسل ال ای دی 1.5-3 میلی متر، فضای انتقال نور بیشتر یا مساوی 80 درصد
لایه رسانای شفاف:با استفاده از اکسید قلع ایندیم (ITO) یا الکترودهای نانوسیم نقره، عبور نور > 85٪، مقاومت < 10Ω/sq، رسانایی تعادل و عبور نور.
مورد اندازه گیری شده:پس از نصب بر روی دیوار پرده ای شیشه ای در شانگهای، نور داخلی تنها 8٪ کاهش می یابد (صفحه نمایش های سنتی 50٪ + کاهش می یابد).

روشنایی بالا و طیف رنگی گسترده
روشنایی:آند بازتابی -تراشه + بالا-برای افزایش بازده نور تا 30% استفاده می‌شود و روشنایی اندازه‌گیری شده به 2000-4000 نیت می‌رسد.
طیف رنگ:فناوری فیلم تقویت نقطه کوانتومی (QDEF) طول موج نور قرمز را تا 630 نانومتر گسترش می‌دهد و 92% وسعت رنگ DCI{2}}P3 (NTSC 110%) را پوشش می‌دهد.
سازگاری با محیط:حسگر نور داخلی-، به طور خودکار روشنایی را با محدوده راحت چشم انسان (2000-4000 نیت) تنظیم می کند.

صرفه جویی در انرژی، حفاظت از محیط زیست، عمر طولانی

مصرف برق:الگوریتم صرفه جویی انرژی پویا (مانند فناوری مدولاسیون فرکانس PWM)، مصرف انرژی در حالت آماده به کار<0.5W/m² (traditional screen about 2W/m²).

زندگی:دمای محل اتصال تراشه LED زیر 60 درجه کنترل می شود (صفحه نمایش سنتی 80 درجه) و فروپاشی نور را به تاخیر می اندازد (عمر L70 100000 ساعت).

حفاظت از محیط زیست:لحیم بدون سرب-آلیاژ Sn-Ag-مس دارای گواهینامه SGS (محتوای فلزات سنگین)<100ppm).

طیف گسترده ای از سناریوهای کاربردی
نمایش تجاری:مورد Beijing SKP نشان می دهد که نرخ کلیک{0}}در تبلیغات 40 درصد افزایش یافته است (جمع آوری داده های تعاملی صفحه شفاف).
طراحی صحنه و صحنه:گالا جشنواره بهاره دوربین مداربسته 2024 از صفحه نمایش های انعطاف پذیر استفاده می کند که خم شده و بر روی یک سازه استوانه ای به قطر 2 متر نصب می شوند.
مرکز حمل و نقل:پروژه ترمینال T3 فرودگاه شنژن، با میانگین نوردهی روزانه بیش از 500000 بار و نرخ شکست<0.1%/year.

مقدمه ای بر الزامات فرآیند

پوسته پایین سیلیکونی + طراحی تعمیر و نگهداری جلو مغناطیسی
مواد سیلیکونی:سیلیکون مایع (LSR 40-50 Shore A سختی)، مقاومت در برابر دمای -40 درجه ~ 200 درجه، گواهی UL94 V-0 مقاوم در برابر شعله، 60٪ سبک تر از PVC.
نصب مغناطیسی: آهنربا NdFeB (درجه N50) نیروی جذب تک نقطه ای بیشتر یا مساوی 8 کیلوگرم، با طراحی توخالی (شار مغناطیسی 2000GS)، از مقاومت فشار باد بیشتر یا مساوی 12 سطح (اندازه گیری سرعت باد 60 متر بر ثانیه بدون سقوط) اطمینان حاصل می کند.
ابزار تعمیر و نگهداری جلو:ابزار مکنده مخصوص (مقدار فشار منفی بزرگتر یا مساوی 0.6 مگاپاسکال) برای دستیابی به تعویض ماژول تک نفره در عرض 3 دقیقه (تعمیرات سنتی عقب مستلزم جداسازی قطعات ساختاری است که بیش از 30 دقیقه طول می کشد).

جریان کم و عملکرد با کیفیت تصویر بالا
حرارت کم: جریان ثابت درایور آی سی (مانند Macroblock MBI5124) جریان کار کمتر یا مساوی 2 میلی آمپر/LED، دمای اتصال تراشه<50℃ (traditional solution >70 درجه)، عمر 3 برابر افزایش یافت.
کنتراست بالا:با استفاده از-ال ای دی سیاه (فناوری بسته بندی چسب سیاه)، کنتراست به 10000:1 افزایش می یابد (SMD معمولی فقط 5000:1 است).
نرخ تازه سازی بالا: فناوری مدولاسیون دوگانه PWM+SPWM، نرخ تازه سازی اندازه گیری شده 3840 هرتز (بدون گواهی سوسو زدن) است، و انتقال مقیاس خاکستری زیر مقیاس خاکستری 12 بیتی (ΔE~1.5) صاف است.

قوام مهره های لامپ سیم مسی ستاره ملی
مهره های لامپ SMD1010:فرآیند اتصال سیم مسی (قطر سیم 0.8 میلی متر)، در مقایسه با سیم طلا، هدایت حرارتی 20٪ افزایش می یابد و انحراف روشنایی<3% (industry standard 5%).
رنگ جوهر ثابت:پوشش نانو-ضد بازتابی سطح-به سطح LED اضافه می‌شود (طول موج انعکاس 450-650 نانومتر<2%), and the black screen color difference ΔE <0.8.
پخش با کیفیت-بالا: با فناوری تصحیح نقطه-توسط-نقطه (گواهینامه کالمن)، دقت رنگ به پوشش BT.2020 90% می‌رسد.

فرآیند طلای غوطه وری PCB تصویر طلا
انتخاب بستر: تخته فایبرگلاس S1000-2 (مقدار Tg 180 درجه)، فرآیند غوطه وری طلای 4 لایه (ضخامت طلا بیشتر یا مساوی 1μm)، کنترل امپدانس ± 5Ω (استاندارد صنعتی ±10Ω).
طراحی ضد{0}}استاتیک: مقاومت حجمی پوسته زیرین سیلیکونی 10^8Ω·cm است و حفاظت ESD به 8kV می رسد (استاندارد IEC61000-4-2).
صافی مغناطیسی: آرایه آهنربای توخالی (فاصله 15 میلی‌متر) با پیچ‌های تنظیم دقیق (دقت 0.1 میلی‌متر)، موج بدنه صفحه پس از نصب<0.5mm/m².

ساختار تقویت کننده جوش ستون سیلیکون + مس
تقویت سازه: ستون مسی (قطر 3 میلی متر) و PCB با لیزر جوش داده می شوند (کشش بیشتر یا مساوی 50 نیوتن)، و گشتاور قفل صندلی آهنی 1.2 نیوتن متر است (داده های اندازه گیری شده از BOSS آلمان).
ضد-چرخش: پوسته پشتی سیلیکونی در قالب‌گیری تزریقی قالب (نرخ انقباض<0.1%), thermal deformation temperature 150℃ (ABS only 90℃), long-term use deformation <0.3mm.
بهینه سازی نیروی مغناطیسی:آهنرباهای N52 (شار مغناطیسی تک مغناطیسی 2000GS) در یک آرایه مرتب شده اند و نیروی جاذبه مغناطیسی به طور مساوی توزیع شده است (نیروی لایه برداری اندازه گیری شده بیشتر یا برابر با 15 کیلوگرم بر ماژول).

مشخصات

حوزه های کاربردی

مجتمع تجاری - نمایش تعاملی در پنجره های شفاف
الزامات سناریو: مراکز خرید{0}بالا باید ضمن جذب مشتری، بین نمایش ویترین و نور طبیعی تعادل برقرار کنند.
راه حل:

عبور نور صفحه نمایش فیلم کریستال LED بیش از 70٪ است که پنجره را در روز شفاف نگه می دارد و در شب به یک صفحه تبلیغاتی پویا تبدیل می شود.

فوق العاده{0}}نازک و انعطاف پذیر (ضخامت<3mm) can be directly attached to the glass for installation without damaging the building structure;

مورد: پس از اینکه یک فروشگاه لوکس آن را پذیرفت، جریان مشتری در شب تا 40 درصد افزایش یافت و وجهه تکنولوژیکی برند به طور قابل توجهی افزایش یافت.

فروشگاه Automobile 4S - تجربه سفارشی‌سازی مدل همهجانبه
نقطه درد سناریو: روش های سنتی نمایشگاه خودرو نمی توانند تغییرات رنگ بدنه/پیکربندی را به صورت پویا نمایش دهند.
تطابق فنی:

فناوری صفحه نمایش منحنی کاملاً با کانتور بدنه مطابقت دارد و تغییر رنگ-در زمان واقعی 360 درجه را درک می کند.

نرخ تازه‌سازی بالا (3840 هرتز) عکس‌برداری مویر را حذف می‌کند و پخش زنده/ بازاریابی ویدیوی کوتاه مؤثرتر است.

پشتیبانی از داده ها: زمان تصمیم گیری سفارشی سازی مشتری 50٪ کاهش می یابد و حجم انتشار رسانه های اجتماعی 3 برابر افزایش می یابد.

موزه/موزه علم و فناوری--سیستم تفسیر هولوگرافیک برای آثار فرهنگی
محدودیت‌های سنتی: کابینت‌های شیشه‌ای معمولی نمی‌توانند برهم‌نهی اطلاعات پویا را درک کنند.
برنامه های کاربردی نوآورانه:
رزولوشن 8K جزئیات آثار فرهنگی را بازیابی می‌کند، و فناوری ماشه AR، تفسیر اشاره‌ای را درک می‌کند.
درمان ضد تابش نور دید در محیط‌های با نور شدید را تضمین می‌کند و مصرف برق 60 درصد کمتر از LED‌های سنتی است.
اثر اندازه گیری شده: پس از استفاده در موزه استانی، میانگین زمان اقامت گردشگران از 8 دقیقه به 25 دقیقه افزایش یافت.
مرکز کنفرانس پیشرفته---پارتیشن شیشه ای کنفرانس هوشمند
تقاضای سخت سناریو: نیاز به جابجایی سریع بین حالت حریم خصوصی و حالت همکاری دیجیتال.
ارزش محصول:
یک -کلیک روشن/خاموش-در حالت شفاف/اتمیزه، فوراً به صفحه کنفرانس با زاویه دید 120 درجه تبدیل می‌شود.
فرآیند لایه‌گذاری{0}}نانو به 0 درز می‌رسد و از نوشتن لمسی 20 نقطه‌ای پشتیبانی می‌کند.
بازخورد مشتری: کارایی اتاق‌های کنفرانس شرکت‌های چند ملیتی تا 70 درصد افزایش می‌یابد که از دست دادن زمان تعویض تجهیزات را کاهش می‌دهد.
فرودگاه/ایستگاه راه‌آهن سریع---صفحه نمایش اطلاعات ناوبری هوشمند
نقاط درد صنعت: صفحه نمایش LED سنتی سنگین است و بر جریان مردم تأثیر می گذارد و صفحه نمایش LCD به اندازه کافی روشن نیست.
مقایسه مزایا:

روشنایی بالای 5000 نیت از نور مستقیم خورشید نمی ترسد و صفحه نمایش فوق العاده نازک 2 میلی متری اشغال کانال را کاهش می دهد.

طراحی مدولار از نصب ستون قوس پشتیبانی می کند و هزینه های نگهداری را تا 45% کاهش می دهد.

داده های فرود: پس از استفاده از آن در پیشخوان استعلام فرودگاه بین المللی، نرخ پرواز از دست رفته مسافر تا 18 درصد کاهش یافت.

جزئیات نصب اقدامات احتیاطی

نوع چسب دیوار پرده شیشه ای
سناریوهای قابل اجرا: پنجره های مراکز خرید، ساخت دیوارهای پرده شیشه ای، پارتیشن های سالن نمایشگاه
مراحل نصب:

تمیز کردن سطح: برای اطمینان از عدم وجود روغن یا گرد و غبار، از پارچه{0} بدون گرد و غبار و الکل برای تمیز کردن کامل سطح شیشه استفاده کنید.

اندازه گیری موقعیت: موقعیت نصب روی شیشه را مطابق نقشه طراحی علامت گذاری کنید و با یک تراز کالیبره کنید.

تثبیت چسب:

صفحه نمایش فیلم کریستالی با چسب نوری شفاف (چسب OCA/3M) عرضه می شود و پس از جدا شدن لایه محافظ شیشه به آن متصل می شود.

از یک انتها به آرامی فشار دهید تا حباب ها از بین بروند (از خراش دهنده می توان به عنوان کمک استفاده کرد).

اتصال برق/سیگنال:

کابل‌های مخفی (کنترل‌کننده و منبع تغذیه را از طریق لبه شیشه یا کانال کابل از قبل مدفون شده وصل کنید).

اگر صفحه شفاف است، به پنهان بودن سیم کشی توجه کنید.

مزایا: بدون نیاز به سوراخ کردن، شیشه را شفاف نگه دارید. معایب: ممکن است بعد از جداسازی بعدی، چسب باقی بماند.

نوع قاب مغناطیسی
سناریوهای قابل اجرا: نمایشگاه های موقت، پس زمینه صحنه، صحنه های جداشدنی
مراحل نصب:

مسیرهای مغناطیسی را نصب کنید: نوارهای فلزی مغناطیسی (مانند شیارهای آلیاژ آلومینیوم + آهن ربا) را روی دیوار یا قاب ثابت کنید.

صفحه جذب: پشت صفحه فیلم کریستالی با یک ماژول مغناطیسی تعبیه شده است که با مسیر برای جذب و تثبیت تراز شده است.

سیم کشی سریع: برق و سیگنال را از طریق شیار سیم پنهان در مسیر مغناطیسی وصل کنید.

مزایا: جداسازی آسان و قابل استفاده مجدد. معایب: آهنگ باید از قبل-نصب شده باشد.

نوع تعلیق (طناب سیم/خط ماهیگیری شفاف)
سناریوهای قابل اجرا: دهلیز تجاری، نصب هنری، اثر تعلیق
مراحل نصب:

آرماتور بالا: بست های آویزان را روی سقف یا سازه فولادی نصب کنید.

تعلیق صفحه نمایش:

از نخ ماهیگیری شفاف یا طناب سیمی نازک برای عبور از سوراخ تثبیت لبه صفحه فیلم کریستالی استفاده کنید.

برای اطمینان از تراز بودن صفحه، طول را تنظیم کنید (برای جلوگیری از لرزش، به تعلیق چند نقطه ای نیاز است).

کابل های مخفی: سیم برق در امتداد سیم تعلیق قرار می گیرد یا از منبع تغذیه بی سیم استفاده می شود (طراحی خاص مورد نیاز است).

مزایا: تعلیق بصری قوی. معایب: تحمل بار-و مقاومت باد باید در نظر گرفته شود (برای استفاده در فضای باز تقویت لازم است).

نصب تعبیه شده
سناریوهای قابل اجرا: دکوراسیون سفارشی (مانند دیوارهای منحنی، سیلندرها)
مراحل نصب:

شکاف: شکاف های ذخیره برای صفحه فیلم کریستالی روی سطح تزئینی (اکریلیک، چوب و غیره).

تثبیت ساختاری: از گیره یا سیلیکون برای جاسازی صفحه در شکاف استفاده کنید تا از لبه‌های یکپارچه اطمینان حاصل کنید.

درمان اتلاف گرما: اگر صفحه نمایش گرمای زیادی تولید می کند، لازم است سوراخ های اتلاف گرما یا فن های میکرو در پشت اضافه شود.

مزایا: یکپارچه و زیبا. معایب: ساختار باید از قبل سفارشی شود.

کاشی کف / سنگفرش کف
سناریوهای قابل اجرا: صفحه نمایش کاشی کف تعاملی، کف صحنه
مراحل نصب:

تقویت پایه: زمین باید صاف باشد و براکت های فلزی یا پدهای ضد رطوبت{0}} گذاشته شود.

درمان ضد آب: حلقه های لاستیکی ضد آب یا درزگیرها هنگام استفاده در فضای باز اضافه می شوند.

محافظت در برابر بار: سطح با شیشه سکوریت یا لایه محافظ اکریلیک پوشانده شده است (قابلیت عبور نور بالا مورد نیاز است).

مزایا: تحمل بار بالا-و مقاوم در برابر لگدمال کردن. معایب: هزینه نصب بالا.

یادداشت ها
سازگاری با محیط:

برای نصب در فضای باز، IP65 یا سطح حفاظت بالاتر باید انتخاب شود تا از دمای مستقیم بالا جلوگیری شود.

هنگام چسباندن شیشه به دمای محیط (10-30 درجه توصیه می شود) توجه کنید.

منبع تغذیه و سیگنال:

توان یک منبع تغذیه تک نقطه ای از حد مجاز صفحه تجاوز نمی کند و برای انتقال از راه دور به برد HUB نیاز است.

توصیه می شود خطوط پشتیبان را برای خطوط سیگنال (مانند HMDI/USB) رزرو کنید.

راحتی نگهداری:

طراحی مغناطیسی یا ضربه‌خورده{0}} جایگزینی ماژول‌ها را بعداً تسهیل می‌کند.
